• نام برد: NK-2065
• عنوان: طراحی و ساخت ماژول پردازش مرکزی
• عملکرد سیستمی: ماژول تولید و نمونه‌برداری و پردازش سطح سیگنال و سطح داده مخابراتی
• سطح پیاده‌سازی: سخت افزار – میان‌افزار- نرم‌افزار
• تراشه برنامه‌پذیر: تراشه FPGA خانواده Virtex-6 شرکت Xilinx و میکروکنترلر PIC32

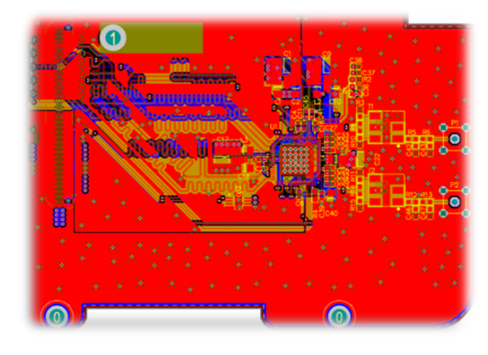

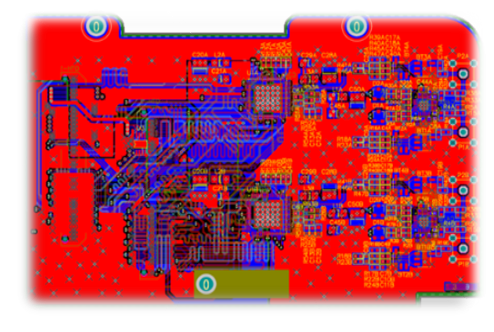

• توصیف مختصر: ماژول پردازش مخابراتی مذکور، شامل یک برد اصلی به همراه یک برد نمونه‌برداری 4 کانال گیرنده با فرکانس 200MSPS، یک برد تولید سیگنال AWG تا فرکانس 500MSPS و یک برد I/O با تعداد زیاد رابط RS422، رابط 1Gbe، رابط USB و ورودی – خروجی‌های بافر شده سطح دیجیتال 3.3V به عنوان Daughter Board است. تمامی این بردها به صورت پشته شذه در یک باکس مکانیکی با مشخصات IP67 بسته‌بندی شده و از لحاظ توان پردازشی، قابلیت بهره‌برداری به عنوان پردازش مرکزی در سطح پردازش سیگنال و پردازش داده را دارا می‌باشد. همچنین به دلیل وجود قابلیتهای فراوان و همچنین امکان مصرف میزان توان استاتیک و دینامیک بالا، یک برد تغذیه جریان بالا و هوشمند برای این ماژول طراحی شده و ملاحظات ویژه ای برای انتقال حرارت بالای ناشی از مصرف توان و فرایند پردازش در آن دیده شده و تست و تحویل شده است.
